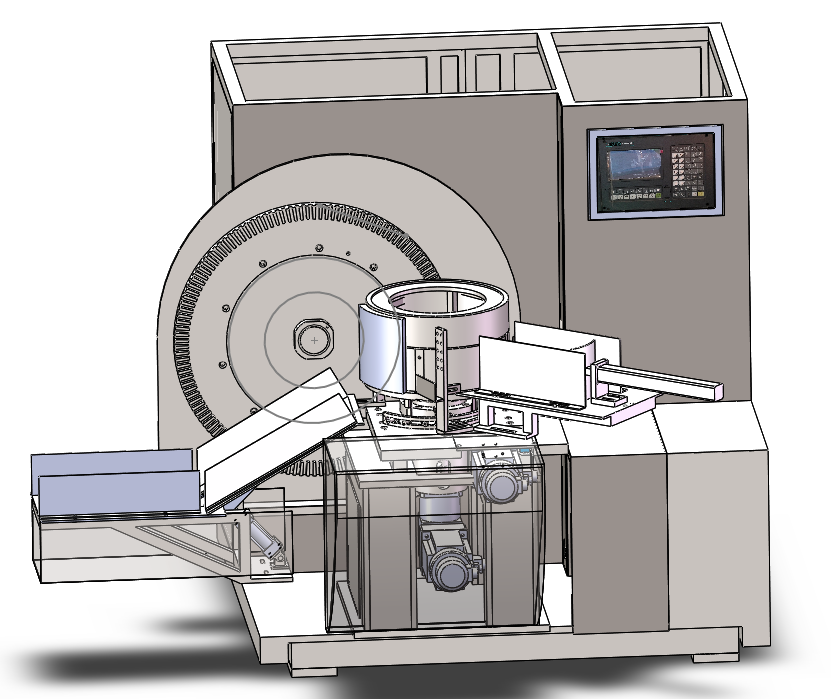

一、整體結構及特點

產品型號：MK-33-DYZ

單機尺寸：1800*1300*1500mm（長X寬X高）

主要功能：磨外弧

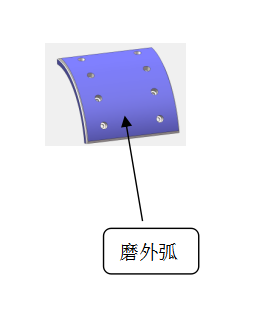

二、加工內容：

（加工位置示意圖）

三、主要特點：

1.兩軸電腦控制系統，加工精度高。

2.可以拆卸輪轂，更換快速方便，可以在15分鐘內完成更換。

3.輪轂由伺服電機加高精度行星齒輪減速機驅動，自動分度，自動旋轉。

4.可以磨厚薄片，也可以磨等厚片，相同內弧的剎車片，可以不更換輪轂，并且磨厚薄片時輪轂不需要調整，直接由程序保證。

5.采用兩軸數控系統精確控制輪轂和砂輪和砂輪間隙，可以通過程序補償和調整剎車片尺寸。

6.砂輪采用燒結金剛石工藝，磨削量大，砂輪直徑600-800mm，加工線速度高，表面質量好。

7.砂輪有單獨抽塵罩，抽塵效果90%以上。

8.磨床自動翻轉堆碼機構，剎車片可以自動堆碼整齊。

9.設備增加全封閉外罩，進一步隔離灰塵，加裝抽塵、集塵裝置，更環保。

四、設備優勢：

1.本機最大優勢，輪轂不用做任何調整，可以加工等厚片和不等厚片（T型片），區別于傳統外弧磨通過調整輪轂上的墊片加工不等厚片。

2.采用兩軸數控系統精確控制輪轂和砂輪間隙，可以通過程序補償和調整剎車片尺寸。只需輸入剎車片圓心角、半徑、厚薄頭等數據，程序可以自動生成。保存后的程序，下次生產可以直接調用?？梢酝ㄟ^(guò)偏移基準坐標，微調剎車片厚度尺寸。跟傳統機械外弧磨床相比，具有操作方便，精度高，調整快的優點。

3.采用模塊化工作臺，方便產品更換，降低成本。

4.加工速度可以程序指定，方便與前后工序速度匹配。

5.磨床加裝抽塵、集塵裝置，工作時全封閉，更環保。

五、主要技術參數

（1）加工范圍：R142～R245mm，寬度30-240mm；

（2）進給軸：2軸控制，橫軸（X）行程100mm;

（3）加工效率：1人可操作3臺；

（4）磨頭直徑：Φ800mm

（5）主軸：功率18.5kw 轉速：1500rmp

（6）圓跳動量：0.05～0.1mm；

（7）伺服電機：功率1.5～2.3KW，扭矩：10Nm；旋轉伺服 16Nm；

（8）抽塵率：90%；

（9）數控系統： 2軸控制系統；

六、關鍵元器件配置表

七、設備現有專利證書
